Что такое задвижка?
Задвижка – это тип арматуры, предназначенный для полного перекрытия потока рабочей среды в трубопроводе. Основной принцип работы задвижки заключается в перемещении запорного элемента (например, клина или диска) перпендикулярно оси трубопровода. Благодаря своей конструкции, задвижки обеспечивают практически полное отсутствие гидравлического сопротивления в открытом положении, что делает их идеальным решением для магистральных трубопроводов и систем, где требуется минимальная потеря давления.
Из чего состоит задвижка?
Конструкция задвижки, несмотря на кажущуюся простоту, включает в себя несколько ключевых элементов:
- Корпус: основной элемент, который воспринимает давление рабочей среды и соединяется с трубопроводом. Корпус обеспечивает герметичность всей конструкции.
- Шпиндель: стержень, который соединяет запорный орган с приводом. При вращении штурвала или срабатывании привода шпиндель перемещает запорный элемент.
- Запорный орган: основной элемент, который непосредственно перекрывает поток. Это может быть клин, диск, шибер и т.д.
- Привод: механизм, обеспечивающий перемещение запорного органа. Может быть ручным (штурвал), редукторным или автоматическим (электропривод, пневмопривод).
- Уплотнения: элементы, обеспечивающие герметичность между корпусом и шпинделем, а также между запорным органом и седлом корпуса.
Где используется задвижка?
Задвижки нашли широкое применение в различных отраслях промышленности благодаря своей надежности и универсальности:
- Нефтегазовая промышленность: для перекрытия потоков нефти, газа, нефтепродуктов на месторождениях, в системах транспортировки и переработки.
- Энергетика: в системах теплоснабжения, водоснабжения электростанций, для регулирования подачи пара и воды.
- Химическая промышленность: для работы с агрессивными средами, кислотами, щелочами, где требуются материалы, устойчивые к коррозии.
- Водоснабжение и водоотведение: на очистных сооружениях, насосных станциях, в магистральных водопроводах.
- Пищевая промышленность: в системах транспортировки пищевых продуктов, где важна гигиеничность и отсутствие «мертвых зон».
Классификация задвижек по типу привода
Тип привода определяет способ управления задвижкой и ее применимость в различных условиях эксплуатации:
Ручные (штурвальные)
Наиболее простой и распространенный тип. Управление осуществляется вращением штурвала, который через шпиндель перемещает запорный орган. Идеальны для ситуаций, где не требуется частое или автоматическое перекрытие.
С редуктором
Используются для задвижек большого диаметра или при работе с высокими давлениями. Редуктор снижает требуемое усилие для открытия/закрытия, делая процесс более плавным и контролируемым.
С электроприводом
Наиболее современный и эффективный тип привода. Электропривод позволяет автоматизировать процесс управления, дистанционно перекрывать или открывать поток, интегрировать задвижки в системы автоматизации и диспетчеризации.
Классификация по типу шпинделя
Тип шпинделя влияет на габариты задвижки и удобство ее обслуживания:
С выдвижным шпинделем
В процессе открытия шпиндель полностью выдвигается из корпуса. Такие задвижки имеют большую габаритную высоту, но позволяют визуально контролировать степень открытия задвижки.
С невыдвижным шпинделем
Шпиндель остается внутри корпуса, что делает задвижку более компактной. Однако, визуальный контроль степени открытия затруднен.
Классификация задвижек по материалу корпуса
Материал корпуса определяется требованиями к рабочей среде и условиями эксплуатации:
Задвижки из чугуна
Часто используются в системах водоснабжения и отопления благодаря своей доступности и коррозионной стойкости к воде. Чугун бывает серый (HT200) и высокопрочный (GGG).
Задвижки из стали
Стальные задвижки (например, из углеродистой или нержавеющей стали) применяются в более жестких условиях: высокие давления, агрессивные среды, широкий температурный диапазон. Нержавеющая сталь предпочтительна для пищевой и химической промышленности.
Задвижки из пластика (ПВХ, ПП, ПВДФ)
Используются для работы с агрессивными химическими средами, где металлические аналоги могут корродировать. Отличаются легким весом и хорошей химической стойкостью, но имеют ограничения по температуре и давлению.
Классификация задвижек по типу затвора
Тип запорного органа определяет характеристики пропускной способности и герметичности:

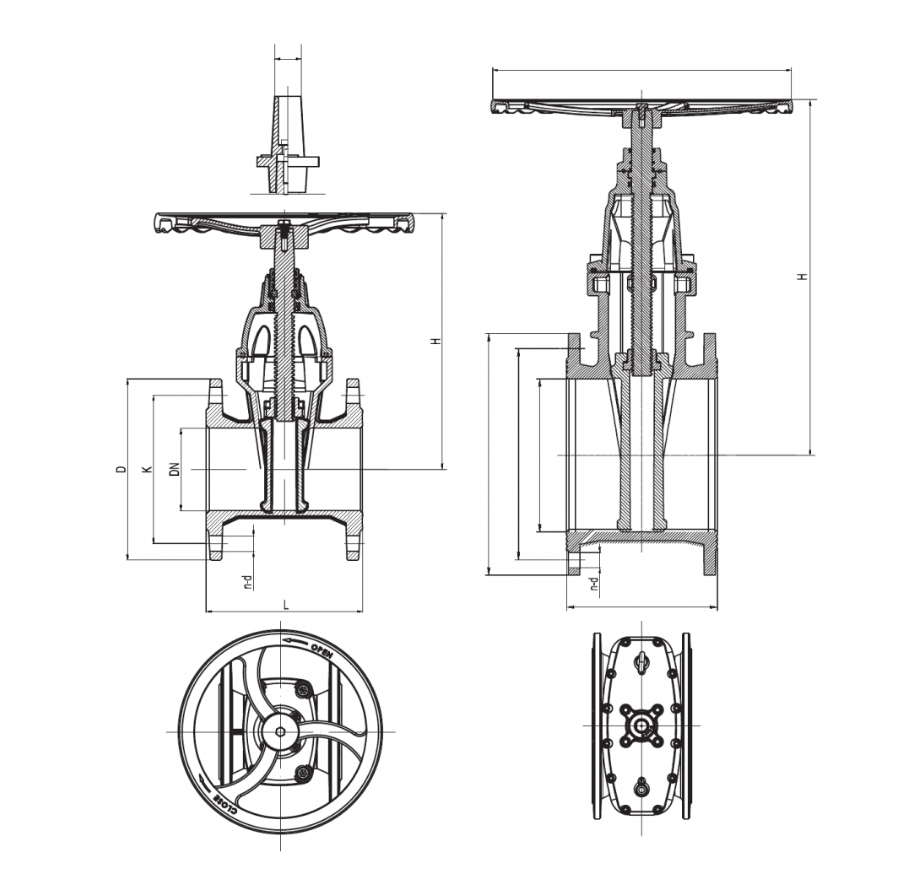

Клиновая задвижка
Наиболее распространенный тип. Запорным органом служит клин, который прижимается к седлам корпуса, обеспечивая герметичность. Бывают с жестким, упругим или двойным клином.

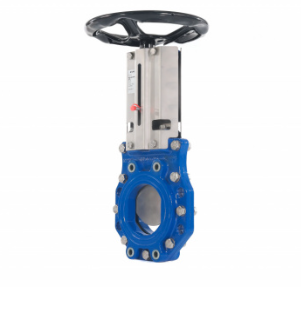

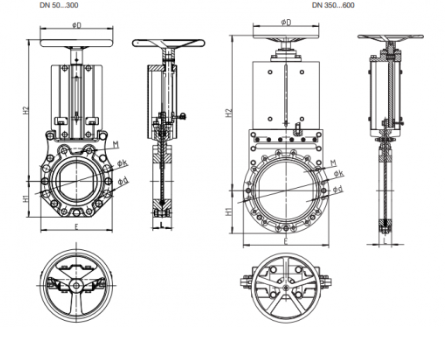

Шиберная задвижка
Шиберная задвижка (или ножевая) имеет плоский запорный орган (шибер), который разрезает поток. Идеальна для работы с вязкими средами, суспензиями, шламам, а также для полного перекрытия при низких давлениях.
Дисковая задвижка
Запорным органом является диск. Обеспечивают хорошую герметичность и низкое гидравлическое сопротивление.
Основные технические характеристики задвижек
При выборе задвижки важно учитывать следующие параметры:
Класс герметичности
Определяет степень допустимой утечки через запорный орган. Наиболее распространенные классы по ГОСТ – А, В, С, D. Класс «А» означает полную герметичность.
Давление
Максимальное рабочее давление, которое способна выдержать задвижка. Указывается в Па или МПа (например, PN16, PN25).
Температура рабочей среды
Диапазон температур, при которых задвижка может безопасно функционировать.
Температура окружающей среды
Температурный режим, при котором допустима эксплуатация самого устройства.
Заключение
Выбор правильной задвижки – это залог бесперебойной и безопасной работы любой промышленной системы. От точности соответствия характеристик арматуры условиям эксплуатации зависит долговечность оборудования и минимизация рисков.
Компания VAG предлагает широкий ассортимент высококачественных задвижек, разработанных с учетом самых строгих промышленных стандартов. Мы понимаем, что каждая система уникальна, поэтому наши специалисты готовы предложить решения, отвечающие вашим специфическим требованиям.
- Широкий выбор: у нас вы найдете задвижки различных типов, материалов и характеристик, способные работать в самых сложных условиях – от пролмышленной отрасли до систем водоснабжения.
- Гарантия качества: продукция VAG соответствует международным стандартам и проходит строгий контроль качества, что подтверждается соответствующими сертификатами.
- Профессиональная консультация: наши специалисты помогут вам подобрать оптимальный тип задвижки, учитывая рабочую среду, давление, температуру и особенности вашей трубопроводной системы.
- Надежность и долговечность: мы предлагаем продукцию, которая гарантирует долгий срок службы и бесперебойную работу вашего оборудования.
Обратившись в VAG, вы получаете не просто запорную арматуру, а комплексное решение, обеспечивающее безопасность, эффективность и стабильность ваших промышленных процессов.
