Что такое регулирующий клапан?
Регулирующий клапан — это специализированный вид трубопроводной арматуры, предназначенный для изменения расхода рабочей среды (жидкости, газа или пара) путем варьирования проходного сечения. В отличие от запорных устройств, работающих в дискретных режимах «открыто/закрыто», данные клапаны рассчитаны на длительную эксплуатацию в промежуточных положениях. Это позволяет точно корректировать давление, температуру или уровень расхода в автоматизированном режиме.
Какие типы регулирующих клапанов бывают?
По типу управления
- Ручные: настройка производится оператором с помощью маховика.
- Электроприводные: получают управляющий сигнал от контроллера; широко применяются в системах ОВК.
- Пневмоприводные: обеспечивают быстродействие и искробезопасность.
- Гидравлические: предназначены для управления потоками в системах высокого давления.
По типу корпуса
- Проходные: классическая конструкция, сохраняющая вектор движения потока.
- Угловые: позволяют изменить направление движения среды на 90°.
- Трехходовые: делятся на смесительные (соединение двух потоков с разными параметрами в один) и распределительные (разделение одного потока на два независимых направления). У них различается внутренняя логика перемещения затвора и характеристики регулирования.
По типу затворного механизма
- Седельные: классическая конструкция с конусным плунжером, обеспечивающая высокую точность дозирования.
- Клеточные: разновидность седельных клапанов, где плунжер перемещается внутри перфорированной «клетки», что позволяет снизить шум и уровень кавитации.
- Мембранные: затвор выполнен в виде гибкой мембраны; идеальны для агрессивных или вязких сред.
- Поворотные (дисковые/сегментные): характеризуются малым весом и компактностью. В сегментных клапанах используется затвор особой геометрической формы, обеспечивающий расширенный диапазон регулирования.
Устройство регулирующих клапанов

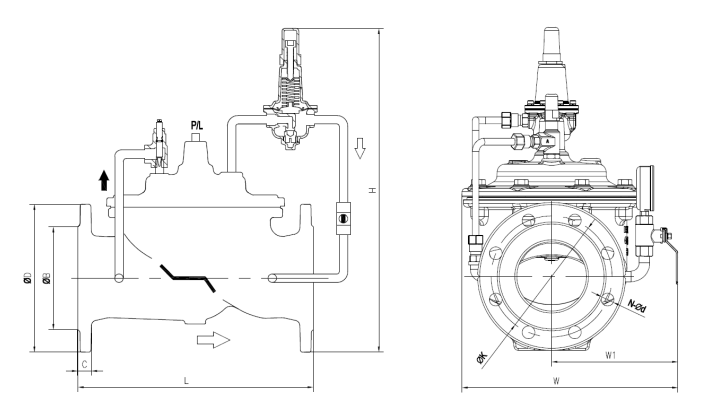

Конструкция
Клапан состоит из корпуса, узла затвора (плунжер/диск) и седла. Шток, соединенный с приводом, передает усилие на затвор. Важным компонентом является сальниковое или сильфонное уплотнение, предотвращающее утечки вдоль штока.
Принцип действия
Пропускная способность клапана определяется не только текущей площадью проходного сечения, но и коэффициентом пропускной способности (Kvs), а также перепадом давления на клапане. Управляющий импульс заставляет привод перемещать шток, меняя зазор между затвором и седлом. Автоматика настраивает этот зазор так, чтобы объем среды, проходящий через клапан при текущем давлении, соответствовал заданному значению Kvs, обеспечивая требуемый расход.
Маркировка клапанов регулирующих
Стандартизированная маркировка позволяет быстро идентифицировать изделие:
- Тип оборудования (буквенный код).
- Условный проход (DN) в мм.
- Номинальное давление (PN) в барах/МПа.
- Материал проточной части (чугун, нержавеющая сталь, бронза).
- Характеристики привода и тип присоединения (фланцевое, резьбовое, приварное).
Монтаж регулирующих клапанов
Правила установки обеспечивают проектный срок службы:
- Направление: монтаж осуществляется строго по направлению стрелки на корпусе, соответствующей вектору потока среды.
- Ориентация: расположение клапана должно соответствовать рекомендациям производителя. Для большинства седельных клапанов стандартом является установка вертикально, штоком вверх, однако для ряда поворотных или мембранных конструкций допустима иная ориентация.
- Защита: установка сетчатого фильтра перед клапаном обязательна — это защищает седло и плунжер от абразивных частиц.
- Стабилизация потока: необходимо соблюдение длины прямых участков трубопровода до и после клапана, что исключает турбулентность, негативно влияющую на точность настройки.

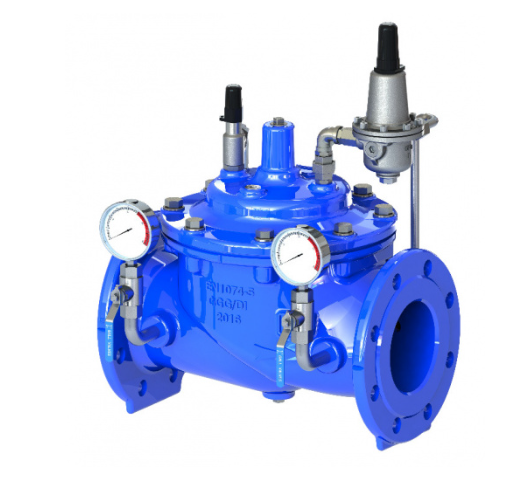

Преимущества регулирующих клапанов VAG
Продукция VAG сочетает инженерную точность и высокую эксплуатационную надежность:
- Стабильность характеристик: форма плунжера обеспечивает линейную или равнопроцентную характеристику регулирования без «скачков» давления.
- Кавитационная стойкость: использование износостойких сплавов предотвращает эрозию металла при работе с высокими скоростями потока.
- Долговечность: конструкция адаптирована к миллионам циклов срабатывания в коммунальных и промышленных сетях.
- Сервисная доступность: модульный принцип построения позволяет обслуживать внутренние детали без демонтажа всего клапана с трубопровода.
Применение регулирующей арматуры VAG — это технологическое решение, снижающее затраты на эксплуатацию и повышающее стабильность всей инженерной инфраструктуры.
