Что такое регулирующий клапан?
Регулирующий клапан – это тип запорной арматуры, который предназначен не только для полного перекрытия, но и для управления (регулирования) расходом, давлением, температурой или уровнем рабочей среды в трубопроводных системах. В отличие от запорных клапанов, которые работают в двух положениях («открыто» или ««закрыто»), регулирующие клапаны могут находиться в промежуточных состояниях, позволяя точно дозировать поток. Они являются важнейшими элементами в системах автоматизации технологических процессов.
Основные параметры выбора регулирующего клапана:
1. Условный диаметр (DN)
Условный диаметр (DN - Nominal Diameter) – это основной размер, определяющий габариты присоединения клапана к трубопроводу. Он выражается в миллиметрах и является стандартизированной величиной.
- Выбор: условный диаметр клапана должен соответствовать условному диаметру присоединяемого трубопровода. Использование клапана с меньшим DN может привести к увеличению скорости потока и сопротивления, а с большим – к снижению точности регулирования.
2. Условное давление (PN)
Условное давление (PN — Nominal Pressure) — это максимальное рабочее давление, которое может выдерживать клапан при температуре до 20∘C.
- Выбор: условное давление клапана должно быть равно или превышать максимальное рабочее давление в трубопроводной системе. Важно также учитывать температурный режим эксплуатации, так как при повышении температуры допустимое рабочее давление снижается.
3. Пропускная способность
Пропускная способность (Kvs) — объем воды в м³/ч, пропускаемый клапаном при полном открытии и перепаде давления 1 бар.
- Выбор: рассчитайте требуемый Kvs исходя из расхода среды и рабочего перепада давления. Клапан должен обеспечивать запас 10–15 % для компенсации возможных колебаний параметров.
4. Уровень шума

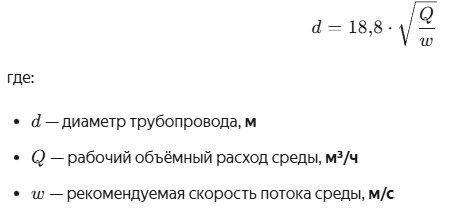

Работа регулирующего клапана, особенно при высоких перепадах давления, может сопровождаться шумом. Повышенная скорость среды в трубопроводе относительно рекомендуемых значений может быть главной причиной повышенного шума. Это связано с несколькими физическими явлениями, возникающими при превышении допустимых скоростей потока: турбулентность потока, гидравлические явления и вибрации.
Почему это важно? Высокий уровень шума не только создает дискомфорт, но и может свидетельствовать о потенциально опасных процессах в системе, таких как кавитация или эрозия.- Выбор: при выборе клапана следует учитывать допустимые нормы шума для конкретного объекта. Современные конструкции клапанов часто имеют специальные шумоподавляющие элементы.
5. Кавитация
Кавитация – это процесс образования и схлопывания пузырьков пара в жидкости, возникающий при резком падении давления ниже давления насыщенного пара. Это явление может возникнуть внутри или вблизи регулирующего клапана.
Для проверки возможности появлении кавитации при больших перепадах давления на клапане применяется следующая формула:
- Высокий перепад давления: если разница между давлением до клапана и после него слишком велика, скорость потока увеличивается, а давление падает.
- Неправильный выбор клапана: клапаны с недостаточной пропускной способностью или неоптимальной конструкцией седла/плунжера более склонны к кавитации.
- Несоответствие DN: слишком малый условный диаметр клапана приводит к ускорению потока.
6. Допустимый перепад давления на клапане (ΔP)
Допустимый перепад давления – это максимально допустимая разница между давлением до клапана и после него, при которой клапан сохраняет свою работоспособность и не возникает недопустимых явлений, таких как кавитация или чрезмерный шум.
- Выбор: этот параметр является одним из ключевых при подборе. Он должен быть рассчитан исходя из условий вашей системы и характеристик клапана. Превышение допустимого перепада давления может привести к преждевременному выходу клапана из строя.
Основные правила подбора регулирующих клапанов:
-
Соответствие условного диаметра (DN):
- DN клапана должен соответствовать DN трубопровода.
- Меньший DN повышает скорость потока и сопротивление; больший – снижает точность регулирования.
-
Учет условного давления (PN):
- PN клапана должно быть равно или превышать максимальное рабочее давление в системе при стандартной температуре (20°C).
- Учитывайте снижение допустимого давления при повышении рабочей температуры.
-
Контроль уровня шума:
- Оцените допустимые нормы шума для вашего объекта.
- При высоких перепадах давления выбирайте конструкции клапанов с шумоподавляющими элементами.
-
Предотвращение кавитации:
- Избегайте высокого перепада давления (ΔP): убедитесь, что разница давлений до и после клапана не приведет к падению давления ниже давления насыщенного пара.
- Правильный выбор DN и конструкции клапана: подбирайте клапаны с достаточной пропускной способностью и конструкцией, минимизирующей кавитацию.
-
Соблюдение допустимого перепада давления (ΔP):
- Перепад давления на клапане не должен превышать допустимое значение, указанное производителем.
- Превышение ΔP ведет к эрозии, шуму, вибрации и преждевременному выходу клапана из строя.
Заключение
Правильный подбор регулирующего клапана – залог стабильной и эффективной работы всей системы. Учитывая все перечисленные параметры, вы сможете выбрать арматуру, которая будет надежно служить долгие годы.
Регулирующие клапаны VAG разработаны с учетом всех необходимых стандартов, они обеспечивают безупречное регулирование потоков в самых ответственных системах, гарантируя долговечность и минимальные эксплуатационные затраты. Доверяйте профессионалам – выбирайте VAG. Опираясь на многолетний опыт и глубокое знание продукции, мы поможем вам подобрать оптимальное решение, соответствующее всем техническим требованиям вашего объекта, обеспечив максимальную эффективность и надежность.
